Opóźniona piąta generacja. Jaki jest rosyjski Su-57? [OPINIA]

14 lipca 2018, 14:21

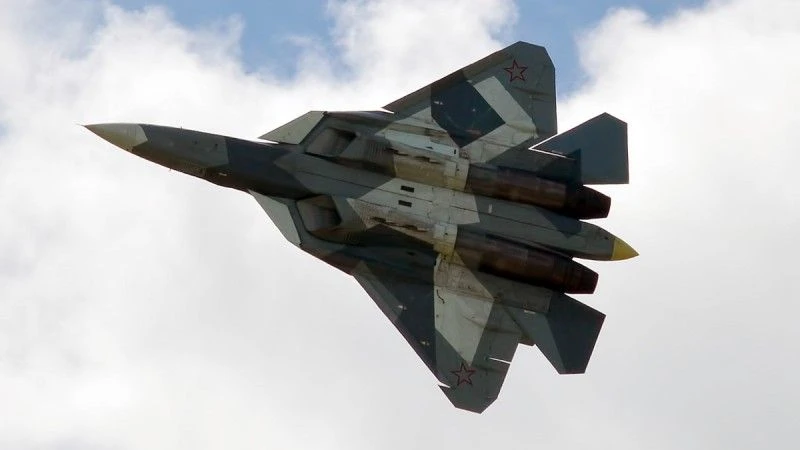

Russian_Air_Force,_052,_Sukhoi_Su-57_(36521094324)
Fot. Anna Zvereva/wikipedia.com/CC BY-SA 2.0

Rosja zdecydowała o zawieszeniu planów masowej produkcji myśliwców Su-57, choć proces jego rozwoju ciągle trwa. Wydaje się jednak, że część założeń, jakie leżały u podstaw projektu, była od początku nierealna. Prawdopodobne jest jednak, że Su-57 w końcu powstanie, w obecnej lub innej konfiguracji. Opóźnienia mogą spowodować, że dzisiejsze systemy elektroniczne i optoelektroniczne, część wyposażenia specjalnego, czy uzbrojenia, w wyniku rozwoju technologii będzie zapewne zmieniona w stosunku do pierwotnych założeń - dla Defence24.pl pisze Marek Dąbrowski.

Cały program rozwoju nowego ciężkiego myśliwca (a w zasadzie maszyny wielozadaniowej) w Rosji nosi oznaczenie PAK FA (Perspiektiwnyj Awiacyonnyj Kompleks Frontowoj Awiacyi lub fabryczne nadany symbol T-50), w drugiej połowie 2017 roku maszyna otrzymała oficjalne oznaczenie wojskowe Su-57. Za jego realizację odpowiada holding PAO Kompanija Suchoj współpracujący z licznymi firmami podwykonawczymi. Czas, jaki wykonawca otrzymał na budowę maszyny od podstaw był nierealny, a program notuje obecnie duże opóźnienia (nieoficjalnie rozpoczęto go w 1998 roku). Rosyjski resort obrony poinformował niedawno, że po dostarczeniu pierwszej przedseryjnej partii 12 myśliwców plany pełnoskalowej (masowej) produkcji zostaną odłożone na bliżej nieokreśloną przyszłość. Warto jednak szerzej zapoznać się z programem myśliwca.

W zasadzie Su-57 wywodzi się wprost z długiej linii ciężkich myśliwców zapoczątkowanej dobrze znanym Su-27, poprzez eksperymentalne maszyny takie jak Su-37 i Su-47 Bierkut (ze skrzydłami o ujemnym skosie).

Mocnym punktem jego pierwszej fazy rozwoju było zaangażowanie w projekt strony indyjskiej (rosyjsko-indyjski myśliwiec Fifth Generation Fighter Aircraft (FGFA)/Perspective Multirole Fighter (PFM) miał bazować na PAK FA). Oprócz wkładu finansowego Hindusi planowali zamówić dużą liczbę nowych maszyn. PFM (lub typ 79L) miał być wykonywany wspólnie przez Suchoja i hinduska firmę HAL. Jednak od samego początku Rosjanie skutecznie blokowali stronie indyjskiej dostęp do danych z prowadzonych prób, czy adekwatny do wkładu udział w pracach konstrukcyjnych, a już na pewno do użytych technologii. Stało się to powodem, dla którego Nowe Delhi zawiesiło udział w programie FGFA. Nie znaczy to, że Hindusi ostatecznie nie kupią docelowej, wymaganej przez siebie wersji lub po prostu Su-57. Decyzja o zawieszeniu współpracy to jednak mocny cios w całość programu.

Pierwsze maszyny różniły się konstrukcją płatowca pomiędzy sobą. Jest to szczególnie widoczne, gdy porównamy piąty prototyp T-50-5 i kolejny, szósty T-50-6-2 (pomiędzy ich oblotami minęło prawie dwa i pół roku). Przypomnijmy, że egzemplarz testowy T-50-5 zapalił się na pasie startowym i musiał być oddany do remontu (ponad 16 miesięcy prac i nowe oznaczenie T-50-5R).

Trzy ostanie prototypy różnią się też od poprzedników wzmocnioną wewnętrzną strukturą, wymianą części pokryć na wykonane z kompozytów, wydłużoną tylną częścią kadłuba ze zmienionym kształtem jej dolnej części. Dodatkowo zmodyfikowano niektóre pokrywy i końcówki skrzydeł. Wynikało to pośrednio z powstałych wcześniej pęknięć konstrukcji badanych prototypów i pojawiających się podczas prowadzenia prób problemów technicznych.

Dopiero dziewiąty prototyp T-50-9 ma zainstalowane wszystkie sensory i wyposażenie przewidziane dla maszyn seryjnych. W jego skład wchodzi głównie system kontroli broni (radioelektroniczny) Sz121 i optoelektroniczny system obserwacji 101KS Atoll. Wszystkie one są połączone i sterowane przez tzw. centralny system obliczeniowy.

Nadmienić również należy, że od początków 2014 roku prototypy są też testowane przez pilotów wojskowych. W 2016 roku po raz pierwszy użyto testowo uzbrojenia odpalonego z wewnętrznych komór samolotu.

Sensacją było też ujawnienie na początku 2018 roku udziału Su-57 w zgrupowaniu lotnictwa rosyjskiego operującego nad Syrią. Oczywiście MO Federacji Rosyjskiej podawało, że samolot „sprawdził się” w wykonywaniu stawianych przed nim zadań (towarzyszące mu laboratoria i systemy pomiaru parametrów potwierdziły zachowanie wymaganych charakterystyk), natomiast nie wiadomo nic o tym, jakie one były. Na pewno ten krótki epizod miał wydźwięk propagandowy, polityczno-gospodarczy, czy - po prostu - marketingowy. Nie udało się jednak utrzymać Indii w projekcie, i - zgodnie z niedawnym oświadczeniem rosyjskiego ministerstwa obrony - samolot nie trafi na razie do pełnoskalowej produkcji seryjnej.

FOT. MSZ ROSJI



Samo zakończenie pierwszego etapu prób i rekomendacja wykonania partii wstępnej zostały określone w protokole podpisanym w drugiej połowie w 2017 roku. Potwierdzono wtedy również właściwe zachowanie stateczności i sterowności samolotu przy prędkości poddźwiękowej, na małych i dużych wysokościach lotu oraz na zakrytycznych kątach natarcia.

Pierwotnie nowe myśliwce miały wejść do służby już w 2016 roku. Pierwsza ich partia miała zostać skonfigurowana tak, jak obecnie testowana najnowsza maszyna, jednak kolejne miały  być poddawane dalszym modyfikacjom. Do zakończenia fazy badawczo-rozwojowej powstać miały jeszcze trzy prototypy. Do niedawna rozpoczęcie produkcji seryjnej planowano od 2019 roku, tak by rok później odebrać pierwszą partię przedseryjnych 12 maszyn (w zapisach zawartych w Państwowym Programie Uzbrojenia do 2020 roku podawana była liczba 60 egzemplarzy). Jak na razie wygląda na to, że zakończy się na tych dwunastu myśliwcach.  Po deklaracji rosyjskiego resortu obrony o zawieszeniu masowej produkcji wprowadzenie myśliwca przesuwa się na bliżej nieokreśloną przyszłość.

Jedną z oficjalnych przyczyn takiego stanu rzeczy są rosnące możliwości Su-35S, którego charakterystyki są – według oficjalnych danych - zbliżone do tych reprezentowanych przez Su-57 (oprócz właściwości stealth). Rosyjskie MO zamówiło już 98 tych myśliwców, a dodatkowo też 116 zmodyfikowanych Su-30SM. Nieoficjalnie wiadomo jednak, że olbrzymie nakłady, wycofanie się Indii i wysokie koszty zakupu i kolejno eksploatacji skutecznie hamują dalsze postępy prac. Do tego dochodzą ciągle napotykane problemy techniczne.

Z dostępnych analiz wynika, że łączny koszt zakupu i eksploatacji ciężkiego, dwusilnikowego Su-57 może być znacznie wyższy, niż w wypadku F-35. Jeżeli chodzi o plany zakupu maszyn, to do niedawna podawane konkretne liczby stopniowo malały, a docelowa wersja z silnikami Saturn (Izdjelije 30) oraz innymi modyfikacjami (roboczo określanymi jako model PAK FA 2.0) miała być dostępna po 2020 roku. Okazuje się jednak, że masowa produkcja myśliwca przesuwa się na nieokreśloną przyszłość, i jak na razie zostanie wprowadzona jedynie pierwsza przedseryjna partia 12 maszyn.

„Dostępne dane” myśliwca

W przypadku danych taktyczno-technicznych, różne źródła podają inne parametry. Tak jak to już zaznaczono, kolejne prototypy różnią się miedzy sobą, a cześć planowanych komponentów jest w międzyczasie zastępowana innymi (nowszymi) rozwiązaniami.

Ogólnie Su-57 ma mieć rozpiętość 14,1 metra, długość 20,1 metra i wysokość 4,6 metra. Masa własna maszyny ma wynosić 18 000 kg, startowa normalna 25 000 kg, a maksymalna 35 000 kg. Prędkość maksymalna jest szacowana na Ma 2.0, naddźwiękowa przelotowa Ma 1,3, a zasięg maksymalny ma wynosić 3500 km (przy prędkości naddźwiękowej do 1500 km).

Samolot zbudowany został z zachowaniem właściwości stealth, część ekspertów uważa, że Rosjanie wyraźnie wzorowali się w zakresie struktury i rozwiązań płatowca na amerykańskim F-22A Raptor. Oczywiście, sami Rosjanie podkreślają wysokie charakterystyki samolotu w zakresie obniżonej wykrywalności przez systemy radiolokacyjne. W rzeczywistości na temat materiałów użytych do budowy samolotu i zastosowanej technologii obniżającej skuteczną powierzchnię odbicia wiemy jednak niewiele. Nieoficjalnie mówi się, że jest ona dużo mniej efektywna niż podobne rozwiązania zastosowane w samolotach amerykańskich.

W tym miejscu należy dodać, że niektórzy eksperci uważają jednak, iż kosztowne samoloty posiadające właściwości stealth będą miały znaczną przewagę jeszcze jedynie przez kolejnych pięć do dziesięciu lat. Wynika to nie tylko z rozwoju techniki radiolokacyjnej (w tym radarów pracujących na niskich częstotliwościach, czy radarów kwantowych), ale i coraz większego znaczenia systemów optoelektronicznych w procesie wykrywania i naprowadzania uzbrojenia (obecnie zapewniają one zasięgi wykrycia przekraczające 100 km). Poza tym (jak już zaznaczono) obsługa samolotów stealth jest czaso- i pracochłonna (konieczne jest utrzymanie w odpowiednim stanie materiałów poszycia i zachowanie powłoki malarskiej), co dodatkowo niekorzystnie wpływa na całkowity stosunek koszt-efekt.

Su-57 napędzają jak na razie silniki AL-41F-1 (Izdielije 117), czyli zmodyfikowane jednostki AL-31F napędzające stare Su-27 (unowocześniono sprężarki i oprzyrządowanie oraz cyfrowy system sterowania  FADEC). Pierwszy demonstrator nowego silnika Izdielije 30 (prawdopodobne oznaczenie AL-41FU) został uruchomiony na stanowisku naziemnym pod koniec 2016 roku. Ma on osiągać ciąg 19 ton (zmodyfikowane AL-41F-1osiagają 14,9 tony), mieć dłuższe okresy międzyremontowe oraz niższe koszty eksploracji i zużycie paliwa.

Pierwotne plany mówiły o wyprodukowaniu do 2025 roku 150 silników Izdielije 117 i 340 Izdielije 30. Jak na razie pozostały tylko planami, bo właśnie nowe silniki są jedną z głównych przyczyn znacznego opóźnienia programu (szacuje się, że tak naprawdę mogą być gotowe dopiero za pięć do dziesięciu lat). Proces ich rozwoju od początku nękany był problemami finansowymi, a także brakiem wsparcia odpowiednio dobranymi badaniami w zakresie materiałoznawstwa, termodynamiki itp. Sama marketingowa zmiana oznaczenia „starego silnika” również miała swój niewątpliwy udział w opóźnieniu projektu.

Co prawda, niedawno oblatano już prototyp napędzany nowymi jednostkami, ale sam oblot nie oznacza jeszcze spełnienia stawianych przez WKS wymagań, a do tego dochodzą i te związane z zapewnieniem odpowiedniej ekonomiki eksploatacji.

Manewrowość samolotu polepsza zastosowanie kierowania wektorem ciągu, czyli zdolność do różnicowego kierowania strumienia powietrza i gazów wylotowych wyrzucanych z dwóch zamontowanych silników. Maszyna może dzięki temu utrzymać się w sterowanym locie przy stałym kącie natarcia rzędu 600, a nawet przejściowo do 1800. Różne są przy tym poglądy co do użyteczności w walce takiego rozwiązania.

Natomiast niektórzy piloci myśliwscy uważają, że nowoczesny samolot powinien mieć dużą prędkość przelotową i możliwość operowania na wysokim pułapie. Takie parametry dają mu przewagę nad potencjalnym przeciwnikiem w czasie rozpoczęcia procedury ataku oraz obrony przed nim. Dwusilnikowy myśliwiec na średnim i wysokim pułapie ma w tym zakresie lepsze charakterystyki niż np. jednosilnikowe maszyny.

Inna istotna cecha maszyny dwusilnikowej (o odpowiednio dobranej mocy silników) to korzystniejszy współczynnik ciągu do masy, a przez to i większa manewrowość. Jest on np. w stanie zachowywać manewrowość przy prędkościach nawet poniżej 100 km/h, co jest często wykorzystywane w manewrowej walce powietrznej.

FOT. KREMLIN.RU



Na razie zastosowany system radioelektroniczny Sz121 składa się z radiolokatora N036 Biełka i systemu walki elektronicznej L402 Gimałai (Himalaje).

Radar H036 z pięcioma antenami typu AESA rozmieszczono w sposób dający całkowity kąt obserwacji w przedniej półsferze 2700 (po 1350 w każdą stronę od osi wzdłużnej samolotu). Największa antena przednia (owal o długości ok. 90 cm i szerokości 70 cm składa się z 1552 modułów nadawczo-odbiorczych) może być odchylana o ok. 150 do góry. Dwie mniejsze boczne N036B (składające się z 358 modułów) o podobny kąt ku dołowi. Natomiast dwie N036L zamontowano w noskach skrzydeł  z przeznaczeniem do prowadzenia identyfikacji „swój-obcy” i wykrywania celów powietrznych.

Trzy przednie anteny są zakresu X (3 cm), a dwie pozostałe zakresu L (10 cm). Zakres L pozwala na prowadzenie walki z samolotami stealth (dłuższy zakres fal daje możliwość ich wykrywania, ale z mniejsza dokładnością). Zakres X ma ograniczenia w wykrywaniu samolotów stealth, ale po wstępnym namierzeniu przez anteny zakresu L można już dokładnie za jego pomocą naprowadzać uzbrojenie. Dodatkowo, w podwieszanym zasobniku ma być przenoszony radar zakresu milimetrowego (pasmo Ku).

Su-57 może śledzić do 60 statków powietrznych w maksymalnych odległościach do 400 km (oczywiście na takich odległościach mogą to być wyłącznie bardzo duże maszyny) i naprowadzać uzbrojenie na 16 z nich. System rozpoznania i walki elektronicznej  L402 wyposażono we własne anteny, ale gdy pracuje w zakresach częstotliwości radiolokatora wykorzystuje anteny N036.

Natomiast system optoelektroniczny 101KS Wozduch zapewnia pełną kontrolę przestrzeni wokół samolotu w zakresie optycznym oraz obronę przed atakami rakietowymi. W jego skład wchodzi przedni celownik na podczerwień 101KS-W (zabudowany przed kabiną pilota), cztery ultrafioletowe czujniki ostrzegające o ataku rakietowym 101KS-U/01 i 101KS-U/02 (dwa pierwsze są zamontowane po bokach, z tyłu kabiny pilota, natomiast dwa pozostałe na grzbiecie i pod przodem kadłuba) oraz dwie półkule/stacje 101KS-O (prawdopodobnie służące do zakłóceń pocisków naprowadzanych na podczerwień). Dodatkowo w jego skład wchodzi niewielki termowizor 101KS-P Posadka, którego zadaniem jest wsparcie lotu na małej wysokości oraz fazy lądowania maszyny. W samolotach seryjnych 101KS-W może zostać zastąpiony innym celownikiem OLS-50.

Wszystko to wspierać ma podwieszany zasobnik nawigacyjno-celowniczy 101KS-N (Naziemnyj). Ma on stabilizowaną platformę z kamerami TV i termowizyjną (zakresu 3-5µm), dalmierz laserowy, wskaźnik celu oraz czujnik wykrycia podświetlenia laserowego.

Sam pilot korzystać ma ze zintegrowanego hełmu ZSz-10, ale nie wiele wiadomo o jego możliwościach, wobec czego trudno jest porównać to rozwiązanie chociażby z HMDS od F-35.

Stosunkowo niewiele wiemy o możliwościach samolotu w zakresie szybkiej transmisji danych i samej współpracy z innymi maszynami rosyjskiego lotnictwa. Nie wiadomo jest, czy wielka liczba pozyskiwanych danych z zamontowanych, licznych sensorów i czujników jest w należyty sposób przesyłana i skutecznie obrabiana  (np. czy pasma przesyłowe są na tyle szerokie, by pomieścić te informacje, a centralny system obliczeniowy ma moc wystarczającą do ich przetwarzania w czasie bieżącym).

Dla Su-57 przygotowano szeroki wachlarz uzbrojenia. Część przenoszonych pocisków to znane już konstrukcje, inne mają być specjalnie dedykowane nowej maszynie (tak by mogła ona je przenosić w wewnętrznych komorach uzbrojenia). Samolot będzie miał 12 węzłów podwieszeń, w tym sześć w wewnętrznych komorach uzbrojenia.

Stałe uzbrojenie to 30 mm działko GSz-301 9A1-4071K zamontowane w kadłubie. Z pocisków „powietrze-powietrze” można wymienić R-27EP, R-77-1 czy R-74M2. Ten drugi w stosunku do bazowej wersji R-77 ma zmodernizowaną aktywną głowicę samonaprowadzania 9B-1348-1 z mocniejszym przekaźnikiem oraz poprawiona aerodynamikę (zasięg maksymalny ponad 110 km). Trwają też prace nad kolejną modyfikacją R-77M (Izdielije 180) z nową aktywną radiolokacyjną głowica samonaprowadzania, mocniejszym silnikiem i konwencjonalnymi płaskimi sterami (zamiast dotychczasowych kratownicowych). Jeszcze inna wersja R-77M1 charakteryzować się będzie  zwiększonym zasięgiem do 160 km dzięki zastosowaniu „nowoczesnego” silnika. Ostatnie informacje mówią też o integracji z Su-57 rakiet powietrze-powietrze dalekiego zasięgu R-37M, o zasięgu ponad 200 km, pierwotnie opracowanych dla zmodernizowanych MiGów-31, ale wdrażanych na nowe maszyny.

Inne przenoszone rakiety to Ch-38M, Ch-35UE, bomby KAB-250/500 i 1500, pocisk Brahmos-NG, czy Ch-31 AD/PD.

Korporacja Takticzeskoje Rakietnoje Woorużenije (KTRW) opracowuje rodzinę trzech pocisków typu „powietrze-ziemia” przeznaczonych do przenoszenia w wewnętrznych komorach uzbrojenia tego samolotu. Grom (Izdielije 80) to w zasadzie dwie wersje – Grom-1 czyli rakieta i Grom-2 jako bomba szybująca. Opracowano go na podstawie doświadczeń i samej konstrukcji  (kadłub z dodanym modułem z rozkładanymi skrzydłami i rozsuwanym usterzeniem) modułowego taktycznego pocisku kierowanego Ch-38M (Izdielije 65). Grom-1 ma masę startową 520 kg (głowicy bojowej 250 kg), a Grom-2 przenosi już głowicę bojową o masie 380 kg. Rakieta jest naprowadzana inercjalnie z korekcją przez odbiornik systemu nawigacji satelitarnej i w wersji kierowanej może mieć zasięg ponad 70 km.

Inna rakieta to taktyczny pocisk samosterujący Ch-59Mk2,  uznawana przez Rosjan za odpowiednik pocisku Storm Shadow od MBDA. Ma ona kadłub skrzyniowy o przekroju kwadratowym a same rozmiary (4,2 m długości, 40 cm szerokości i wysokości) dokładnie pasują do komór Su-57. Na grzbiecie tego pocisku zainstalowano rozkładane skrzydło o rozpiętości 2,45 metra, a usterzenie składa się z czterech odchylanych stateczników. Na system naprowadzania (zapożyczono go od strategicznego pocisku Ch-555) składa się nawigacja bezwładnościowa, odbiornik satelitarny GPS/Glonass a w końcowej fazie lotu optoelektroniczny układ korelacyjny porównujący teren z mapą zapisaną w pamięci rakiety (dokładnosc trafienia 3-5 metrów i zasięg ponad 300 km).

Natomiast najnowszy przeciwradiolokacyjny pocisk sterowany Ch-58USzKE(TP) ma zamontowane w stosunku do znanego Ch-58U dwa czujniki termowizyjne (zwiększenie efektywności celowania i uzyskanie dodatkowych informacji o celu). Pocisk ten ma zasięg 245 km (odpalony z wysokości 20 tys. metrów), osiąga do 4200 km/h prędkości i przenosi głowicę bojową o masie 149 kg.

Podsumowanie

Su-57 miał być dla Rosjan przeciwwagą dla F-22A i F-35. Odmiennie niż miało to miejsce w przypadku F-22A, od początku projektowano go nie tylko do pełnienia roli ciężkiego myśliwca obrony powietrznej, ale i maszyny wielozadaniowej. Same założenia czasowe realizacji programu zaplanowano zbyt optymistycznie, a opóźnienia pogłębiły kolejne problemy techniczne napotkane na drodze projektowania i badań (trzeba podkreślić, że Rosjanie mieli dotychczas niewielkie doświadczenia w opracowywaniu maszyny klasy stealth).

Informacja o wstrzymaniu planów produkcji jest kolejnym potwierdzeniem problemów i opóźnień. Strona indyjska (mająca chyba największy wgląd w dotychczasowy przebieg prac) podaje, że silnik Su-57 jest zawodny, radiolokator nieodpowiedni i że źle zaprojektowano widzialność z kabiny pilota. Krytyce poddawane są też właściwości związane z niższą wykrywalnością samolotu przez radiolokatory. Ponadto Indie szacują, że ostateczna cena jednostkowa dopracowanego Su-57 będzie bardzo wysoka. Możliwe jest, że za taką oceną stoi złe doświadczenie ze współpracy z Rosjanami, czy niewielki udział inżynierów indyjskich w dotychczasowym procesie rozwoju maszyny.

W ZSSR, a następnie w Rosji powstało (opracowano prototypy) wielu maszyn, które w pewien sposób wprowadzały rewolucję w obszarach ich militarnego zastosowania. Przykładem może być choćby Mig-31 z jego systemem kierowania uzbrojeniem i pierwszy raz na świecie zastosowaną stacją radiolokacyjną Zasłon ze skanowaniem elektronicznym PESA (Passive Electronically Scanned Array). Innym przykładem są seryjne myśliwce wyposażone w kierowanie wektorem ciągu silnika. Z drugiej strony, choć często poprawnie aerodynamicznie dopracowane konstrukcje mają doskonałe właściwości manewrowe, to jednocześnie maszyny te napędzają nieekonomiczne silniki, słabe jest ich wykonanie a już najgorzej prezentuje się ich wyposażenie. Poziom zaawansowania systemów elektronicznych czy optoelektronicznych lub zastosowanych powłok/materiałów redukujących sygnaturę radiolokacyjną jest niższy niż zachodnich odpowiedników, a nałożone sankcje gospodarcze nie sprzyjają poprawie tej sytuacji i zdobyciu nowych zdolności (czy chociażby unikalnych/krytycznych komponentów  do własnych rozwiązań).

Nie wiadomo też, czy to co dziś często określane jest jako największe zalety maszyn takich jak F-35, F-22 czy Su-57, czyli właściwości stealth, szerokie możliwości zastosowanych zamontowanych radiolokatorów AESA, możliwość prowadzenia walki elektronicznej, czy zabudowa nowoczesnych stacji optoelektronicznych, okaże się w dalekiej przyszłości najważniejsze na polu walki. Obecnie jednym z największych problemów, z jakim muszą się zmierzyć inżynierowie projektujący myśliwiec kolejnej generacji, jest redukcja emitowanego przez taką maszynę ciepła. Związane to jest właśnie przede wszystkim z coraz szerszym zastosowaniem sensorów termicznych w różnych systemach wykrywania i naprowadzania uzbrojenia. Wzrost mocy urządzeń pokładowych wymagać będzie coraz intensywniejszego chłodzenia.

Przykładowo, nowo projektowana dla takich maszyn broń laserowa wykorzystuje tylko ok. 33% generowanego ciepła do uformowania wiązki, a reszta zostaje odprowadzana na zewnątrz, znacznie powiększając sygnaturę termiczną maszyny. Dlatego pracuje się np. nad systemami redystrybucji ciepła, które może być ponownie wykorzystane do napędu agregatów i instalacji płatowca. Drugim poważnym wyzwaniem wobec współczesnych maszyn staje się zapewnienie im coraz bardziej wydajniejszego, własnego systemu walki elektronicznej.

Z drugiej jednak strony powstają i inne maszyny, podobne w założeniach do myśliwców V generacji, jak japoński myśliwiec nowej generacji ATD-X/X-2, koreański KFX, turecki TFX, czy wprowadzony już do eksploatacji chiński J-20.  Ich rozwój świadczy nie tylko o chęci „dorównania najlepszym”, ale i o uzyskaniu dzięki rozwojowi właśnie myśliwców stealth korzyści polityczno-gospodarczych w przyszłości. W USA powstała też koncepcja stworzenia samolotu bojowego „szóstej generacji” dla US Navy, określanego roboczo jako F/A-XX.

Jednak możliwe jest, że drogie i skomplikowane maszyny załogowe zastąpione będą w realizacji niektórych zadań przez specjalistyczne BSP. Częściowo autonomiczne w działaniu, wyspecjalizowane „podniebne roboty” mogłyby wykonywać zadania obecnych maszyn załogowych taniej, być może skuteczniej, a na pewno bezpieczniej dla pilotów.

W MO Federacji Rosyjskiej powstały już plany pozyskania kolejnej maszyny nowej generacji określanej kryptonimem Ochotnik. Będzie to bezzałogowy aparat rozpoznawczo-bojowy dużego zasięgu, wstępnie oznaczony przez koncern Suchoj jako S-70. Określany jako samolot „szóstej generacji” S-70 Ochotnik-B ma mieć masę ponad 10 000 kg (nieoficjalnie startowa masa maksymalna miała by wynosić do 20 000 kg) i prędkość maksymalną w granicach 1000 km/h.

O prawdziwej efektywności Su-57 będzie się można przekonać dopiero podczas jego realnej konfrontacji z równoważnymi przeciwnikami (oby do tego nigdy nie doszło). Normalna eksploatacja pokaże też prawdziwe koszty związane z użytkowaniem tej maszyny. W praktyce ich dokładna ocena będzie możliwa dopiero po wprowadzeniu większej liczby myśliwców, co zostało odłożone na nieokreśloną przyszłość. I na koniec warto zauważyć, że oprócz prezentacji prototypów i ich wyposażenia/uzbrojenia, Rosjanie mało mówią o przygotowaniach systemu szkolenia dla nowych samolotów (nowoczesnych symulatorach czy trenażerach), taktyce ich wykorzystania na polu walki, zasadach współpracy z innymi maszynami, czy systemami naziemnymi oraz uwarunkowaniami związanymi z samą codzienna eksploatacją.
